Montage des
Panneaux
Vendu au détail afin de permettre un
changement des tubes en cas de casse.
L’emballage des tubes étant onéreux et
délicat à confectionner, plus vous prenez de
tube plus leurs prix diminue de manière très
significative
Tube complet avec caloduc
En cas de casse, un remplacement en cinq minutes
sans arrêter le système.
Il comprend l'ensemble tube sous vide avec la
tige caloduc en cuivre.
Il sont déstinés aux capteurs KaMax.
En vente par carton de 3, 5 ou 10 tube
70,00 Euro TTC
les 3
Dim 47mm/ 150 mm
70,00 Euro TTC
les 3
Dim 58mm/ 180 mm
SPECIFICATIONS
|
Diamètre
|
47 / 58 mm
|
|
Longueur
|
1500 / 1800 mm
|
|
Poids
|
1,35 / 2,2 Kg
|
|
Garantie de 3 ans.
|
|
Tube sous vide
seul sans caloduc
Très économique.
Il n'y a que le
double tube en
verre. Ils
servent pour le
remplacement des
tubes des KaMax
Eco ou des
U-Max.
Ils peuvent
aussi servir à
remplacer un
tube cassé sur
un capteur KaMax.
Il necessite
alors que vous
introduisiez la
tige en cuivre
et son joint
récupérés sur le
tube défectueux
.
En vente par
carton de 3, 5
ou 10 tubes
53
euros TTC le caton
de 3
|
|
|
|
|
|
|
|
Principes de fonctionnement

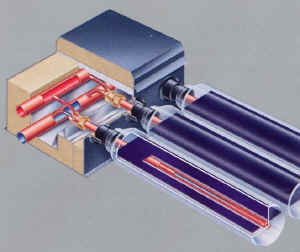

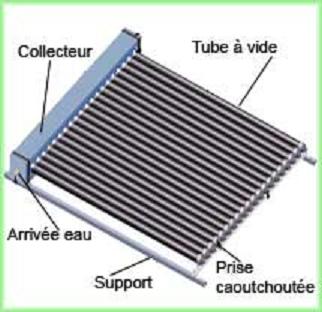

Le capteur sous vide KaMax consiste en un ensemble de tubes à doubles parois
de verre dans lequel on a fait le vide, comme pour le principe d'une bouteille
thermos. Le tube interne est revêtu d’un traitement de surface sélectif à
base de nitrure d'aluminium. On insère, dans le tube sous vide formé, un
absorbeur en cuivre creux contenant un mélange eau ou alcool/acétone qui
s'échauffe au contact du soleil (technologie caloduc). Un réflecteur
parabolique ( CPC ou concentrateur parabolique) positionné sous chacun des
tubes réfléchit et concentre la radiation solaire jusqu’à l’absorbeur. La
radiation réfléchie intensifie le rendement de production de chaleur et permet
de capter les rayons du soleil même à angle et à une hauteur de rayonnement
basse en hiver.
Tarif 679 euros 18 tubes
Tarif 899 euros 24 tubes
Avantages par rapport aux capteurs plans
( classique )
(Sachez tout d'abord qu'ils ne jouent franchement pas dans la
même catégorie: les capteurs plans classiques représentent le solaire
d'ancienne génération qui n'a pas convaincu les masses. Les capteurs sous vide
sont l'avenir glorieux du solaire .Celui qui va rendre un investissement
rentable a court terme.)
- Rendement très élevé : 85 % du rayonnement absorbé. Quasiment aucune
déperdition (a cause du vide). Les capteurs plans ont les mêmes capacités
d'absorption mais de grosses pertes.
- Absorption solaire peu modifiée par l'angle d'attaque du soleil les tubes
étant ronds. Les capteurs sous vide fonctionnent donc à haut régime du matin
au soir. Les capteurs plans ne sont efficaces que quelques heures par jour.
- Rayonnement solaire de 750 KWh/m² soit 30% en moyenne de plus que les
autres.
- Pas de problème de gel en hiver car le vide tient du -30 °C
-
-
|
Ce capteur est tout simplement un
des tout meilleurs du monde. Il
bénéficie de l’agrément Européen
SOLAR KEYMARK.
(Son installation par un
professionnel vous fera bénéficier de
l’ensemble des primes ADEME et crédit
d’impôt)
Il dispose de nombreux brevets et en
outre il est fabriqué par l’usine qui
détient les brevets majeurs de
conception et d’invention des tube
sous vide. Il représente, à nos yeux,
le capteur le plus abouti du moment
car Il allie une qualité de
fabrication exceptionnelle avec un
rendement hors du commun. Ce capteur
est complètement monté et nécessite
donc un temps d’installation réduit.
Il se monte comme un capteur plan.
Son concept est de faire passer
directement le circuit primaire rempli
de liquide caloporteur à l’intérieur
du tube sous vide par l'intermédiaire
d’un tube en cuivre en U. L’échange
thermique devient donc direct, cela
augmente significativement le
rendement global du capteur.
Cette technologie n'a pas de
contrepartie si ce n'est un coût de
fabrication plus élevé que les autres
du fait de la présence de beaucoup de
cuivre.
Précision :Ce capteur n'enlève rien
aux remarquables performances des
KaMax. Il s'impose comme un capteur
aux montées en températures plus
rapides et plus hautes. Il s'adapera
donc aux installations très haut de
gamme ou nécessitant de hautes
températures comme les climatisations
solaire. De plus, de part sa
conception monobloc pré-monté, il
garantira pour les professionnels un
temps de mise en action très court.
|
| |
U-Max 16 tubes
Un des meilleur capteur du
monde au prix d'un capteur
plan.
Un seul modèle qui
permet de tout faire. Il
ne craint pas les longs
branchements en série,
ne craint pas le gel ni
les chocs et
fonctionne en mode
stagnation (voir
documentation). Il
marche peu importe
l'angulation que vous
lui imposez (0 à 90 °).
Il ne craint pas les
branchements en série.
Le changement d'un
tube se fait sans
vidanger ni arreter le
système. Il peut être
installé dans des
régions aux climats
très rigoureux. Les
tubes ont des parois
de borosilicate de 1,7
mm ce qui les rends
très résistant à
l'impact et au
transport.
De part leur concept
ils peuvent, aussi,
fonctionner à
l'horizontale.
Le système de fixation
sur toit fourni est un
modèle de simplicité.
790,00
Euro TTC
Vendu au détail afin de
permettre un changement
des tubes en cas de casse.
L’emballage des tubes
étant onéreux et délicat à
confectionner, plus vous
prenez de tube plus leurs
prix diminue de manière
très significative.
|
|
|
|
|
Contact
C
EXEMPLE
DE MONTAGE
